■アルミ引抜パイプ

・材 料 A1050TD / A1070TD / A1100TD
  A6063TD / A6061TD / A6N01TD


■アルミ引抜パイプ(協力会社外注)

・材 料 A1050TD / A1070TD / A1100TD
  A6063TD / A6061TD / A6N01TD

A5052TD / A5056TD
・寸  法 【1000番系】
   外経・・・最小φ50~最大φ100

 肉厚・・・最薄2.0t~最厚7.0t


 長さ・・・最長7,000mm(運送の関係上通常4,000mm)以下



【6000番系】

 外経・・・最小φ50~最大φ100

 肉厚・・・最薄2.0t~最厚7.0t

 長さ・・・最長7,000mm(運送の関係上通常4,000mm)



【5000番系】


 外経・・・最小φ12~最大φ140

 肉厚・・・1.0t~最厚10.0t

 長さ・・・最長7,000mm(運送の関係上通常4,000mm)



【最細管 1000番系・6000番系】

 外経・・・最小φ0.3


 肉厚・・・最薄0.075t

 長さ・・・最長1,000mm

※ 上記は協力会社にて弊社製造可能寸法以外の製作可能寸法を表示しています。

  材料・ダイス・プラグの組合せにより製作の可否が異なりますので、お問い合わせ下さい。

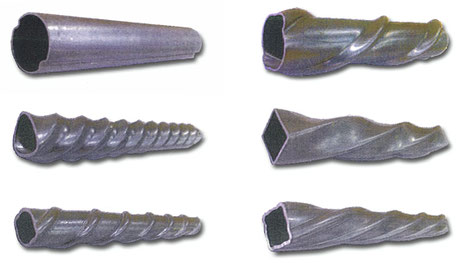

■ 実績 異形パイプ



過去に製作した異形パイプです。・・・・・一覧へ>>>

・部分的な螺旋は不可

・対称回転(逆回転)は可能

・銅/真鍮も製作可能




■ 製作パイプの利点と価格算出法

 弊社ご利用のメリットと、弊社価格算出法の説明。                             ・・・・・>>>
